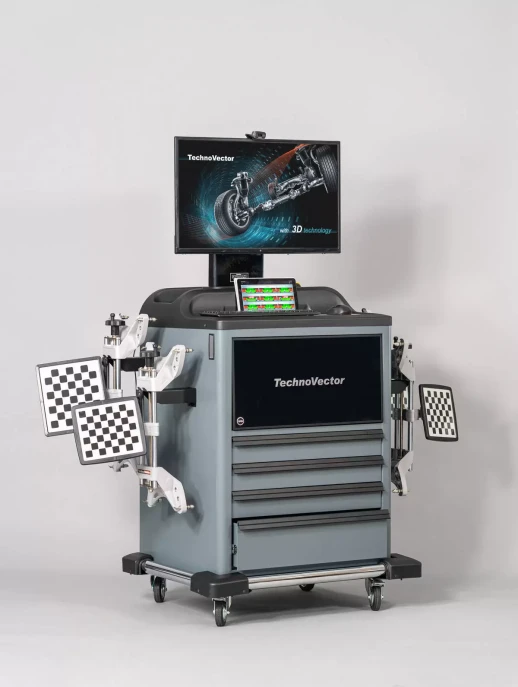

Стенд сход-развал 3D ТехноВектор 7 Basic P 7202 MAB, яма

ТехноВектор 7 - новейший 3D стенд "сход-развал". С технологиями 3D и WideScope

Серия Basic.
Серия стендов сочетающих в себе лаконичный дизайн с высокими потребительскими качествами.

Две неподвижные камеры.
Две промышленные видеокамеры высокого разрешения

Напольный. Две низкие стойки.

Компьютерная стойка P - серии.

Применяемость Яма
Расстояние от камер до центра передних поворотных платформ

1400 - 3500 мм, рекомендуемое расстояние 2200 мм

Диаметр обода от 12 до 24 дюймов

Углы развала колес ±8º

Угол суммарного схождения передних колес ±5º

База данных содержит более 78000 моделей автомобилей

Основные преимущества

• Двухкамерная конфигурация идеально подходит для организации рабочего места на яме.
• Обеспечивает возможность сквозного проезда.

Моментальное распознавание номеров и занесение данных в заказ с функцией Автозаполнение

Ключевое преимущество - технология WideScope, не имеющая аналогов в мире.
Диапазон рабочих высот подъемника до 2-х раз больше (по сравнению с аналогичными стендами других компаний).

Измерение может производиться на уровне пола.

Технология WideScope - самая широкоугольная система машинного зрения, не имеющая аналогов в мире.

Ключевое преимущество WideScope – значительное расширение предельных характеристик системы машинного зрения.

Технология WideScope уменьшает измерительную высоту.

Схемы углов обзора камер стендов ТехноВектор 7 с технологией WideScope

На измерительной высоте мастер должен корректировать положение руля и иметь доступ в салон автомобиля.

• Без технологии WideScope (аналогичные стенды других производителей) измерительная высота такова, что мастер вынужден использовать стремянку или подставку, либо задействовать механизм подъема камер, если он есть.
• С технологией WideScope измерительная высота находится на минимально возможном уровне, все действия исключительно удобны. При монтаже стенда на расстоянии 2000мм от передних колес измерительная высота составляет 300мм.
• 4-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне от уровня пола* до регулировочной высоты (1700 мм), без использования механизмов перемещения камер, ступенек или подставок.
• 2-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне высот подъемника от 900 — 1700 мм* от пола.

* зависит от расстояния до передних колес, значения указаны для расстояния 2000мм

Технология WideScope расширяет допустимые диапазоны расстояний при монтаже:

• Минимально близкое (от 1200 мм) расположение камер к подъемнику или яме по сравнению с аналогичными стендами других производителей. Минимальные требования к размерам помещения сервиса от 6550 мм.
• «Дальнобойность» - возможность установки корпуса видеокамер на большом расстоянии. Особенно важно при настенном размещении стенда, когда стена находится на большом расстоянии (3 - 4 метра) от рабочего места.

Технология WideScope повышает стабильность работы:

• Возможность продолжать работу даже при частично закрытом или поврежденном изображении мишени!

Прибор обеспечивает измерение следующих основных параметров:

• для передней и задней оси:
  • суммарный и индивидуальный углы схождения колес;
  • угол развала колеса;
  • углы смещения колес;
  • углы симметрии осей.
• для передней оси (управляемые колеса):
  • угол продольного наклона оси поворота колеса;
  • угол поперечного наклона оси поворота колеса.

Специальное программно-математическое обеспечение позволяет на базе полученных изображений с высокой точностью определить положение мишени в пространстве.

Стенды содержат следующие основные элементы:

1. Компьютерная стойка
   • эргономичная рабочая панель управления;
   • полноразмерная клавиатура;
   • беспроводной пульт управления;
   • современный, высокоскоростной процессор;
   • 21,5 дюймов LCD цветной широкоформатный монитор;
   • программное обеспечение ТехноВектор с трехмерной визуализацией.
2. Самоцентрирующиеся захваты колес

   Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

3. Мишени

   Пассивные отражатели без содержания электронных элементов, состоящие из:

   • плоских мишеней с градиентным рисунком покрытые защитным слоем;
   • прочного ударо-защищенного корпуса.
4. Система машинного зрения

   Различные варианты исполнения корпуса системы машинного зрения позволяют подобрать оптимальную конфигурацию стенда под конкретные требования заказчика.

   Существуют варианты напольной установки или настенного крепления, для работы на подъемнике или на яме, а так же обеспечивающие сквозной проезд.

   Система машинного зрения оборудована прецизионными сетевыми камерами на основе высококачественных матриц большого формата. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.

   Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.

   WideScope - новая «широкоугольная» система машинного зрения — обеспечивает диапазон рабочих высот подъемника до 2-х раз больше по сравнению с аналогичными стендами других компаний.

5. Программное обеспечение Вектор 3D

   Операционная система - лицензионная Microsoft Windows 10.

   Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.

   Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.

   В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.

   Программное обеспечение включает расширенную систему управления отчетами.

Комплект поставки:
Компьютерная стойка P - серии.

• Эргономичная панель управления
• Ниша для установки планшета*
• Отсек для хранения считывателя штрих-кода* и инструмента
• Комплектуется монитором 32"


Удобный доступ к принтеру* за счет выдвижной полки

Выдвижные ящики для хранения инструмента (622х383мм)

Кронштейны для хранения колесных адаптеров в сборе с мишенями

• Бампер по периметру предохраняет стойку от повреждений при перемещении
• Кронштейны для хранения стопора руля и упора для тормоза расположены на задней панели.

Корпуса системы машинного зрения (тип М)

Предназначен для напольной установки стенда.
Измерительные и регулировочные работы проводятся на яме.
Обеспечивается сквозной проезд.

Пульт дистанционного управления ТехноВектор

Пульт дистанционного управления имеет эргономичную форму, выполнен из ударопрочного пластика и позволяет уверенно управлять компьютером на расстоянии до 10 м.

На нем расположена пленочная клавиатура, кнопки которой, дублируют функциональные клавиши основной панели управления.

Связь между компьютером и пультом осуществляется осуществляется по Wi-Fi.

Компьютер для стендов ТехноВектор

Компьютер, входящий в поставку каждого стенда ТехноВектор, это современный компьютере под управлением лицензионной операционной системы Windows.

На нем установлено программное обеспечение "ТехноВектор", а также база данных параметров автомобилей.

Мишени для стендов с машинным зрением

Компактные, легкие и прочные мишени, изготовленные по собственной технологии.
По одной на каждое колесо.
Удобны в обращении.
Никаких электронных компонентов.
Не нуждается в калибровке.

Колесные адаптеры ТехноВектор

Предназначены для регулировки развал-схождения колес автомобилей с диаметром дисков 12-24", включая автомобили с низким бампером (спойлером).

На адаптеры крепятся измерительные блоки.

Благодаря механизму синхронизации, ось измерительного блока всегда совпадает с осью колес автомобиля.

Комплект усиленных поворотных платформ для стенда сход-развал

Комплект поворотных платформ используется при выполнении работ на стендах сход-развал с технологией 3D для поперечной разгрузки передних колес автомобиля.

Габаритные размеры платформы: 400х400х50мм.
Грузоподъемность одной платформы: 1000 кг.
Вес одной платформы: 17 кг.

Стопор руля и упор для тормоза

Упор тормоза используется для фиксирования педали тормоза в нажатом положении при проведении измерения углов установки колес автомобиля.

Стопор руля используется при проведении регулировок узлов подвески для фиксации руля после установки его "прямо".

Аксессуары "ТехноВектор 7":
Система машинного зрения 1

Компьютерная стойка 1
Электронный блок 1
Мишени с градиентным рисунком 4
Самоцентрирующийся колесный адаптер (захват) 4
Стопор руля 1
Упор для тормоза 1
Поворотная платформа 2
Приемник пульта дистанционного управления 1
Пульт дистанционного управления 1
Руководство по эксплуатации 1

Программно-математическое обеспечение Вектор

3D Визуализация

3D визуализация модели шасси автомобиля обеспечивает наилучшую наглядность и легкость восприятия информации; Колеса и 3D шкалы на экране позиционируются согласно измеренным значениям параметров, позволяя с одного взгляда увидеть общую картину углов установки колес; Вся информация на экране обновляется в режиме реального времени; При регулировке можно выбрать любой подходящий вид: для каждого колеса, для передней или задней подвески, общий вид, схему геометрических отклонений и 2D режим с крупными и хорошо читаемыми шкалами; Печатные отчеты также могут включать в себя 3D изображения, показывающие положение колес до и после регулировки.
