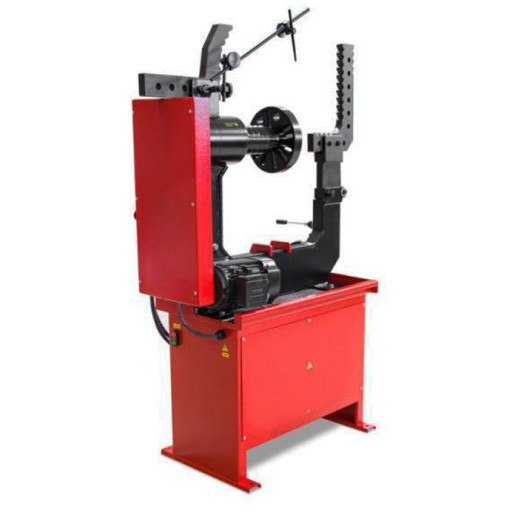

Дископрав «СТОРМ 2» предназначен для правки литых и кованых легкосплавных дисков от 10 до 24 дюймов включительно (от 22-х дюймов используйте мобильный кронштейн). Вал изготовлен из конструкционной легированной стали 50Х с повышенной износостойкостью и прочностью. Дископрав оснащен электрическим приводом вращения вала, предназначенного для облегчения поиска зоны правки диска, что, безусловно, повышает производительность труда и качество работ.
Простота в использовании является одним из главных достоинств дископрава в отличии от аналогичных моделей других производителей, а также доступность ремонта.
Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера. Гидравлический привод дископрава «СТОРМ 2» позволяет достигать максимального усилия в зоне правки до 5000 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска. Комплектуется сменными рихтующими насадками и рабочими штоками. Для хранения набора вспомогательных инструментов в конструкции стенда предусмотрен инструментальный ящик. Управление рабочим гидроцилиндром осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления. Гидроцилиндр приводится в действие давлением масла, создаваемым масляным насосом. Масляный насос, размещенный внутри корпуса стенда, является основой гидропривода дископрава «СТОРМ 2». Вращение насоса осуществляет электродвигатель, соединенный с насосом через муфту. На обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием. Указатель биения служит для четкого определения места ремонта, особенно в заключительной стадии. Включение вращения шпинделя станка осуществляется нажатием кнопки, расположенной на передней панели. Передача момента от двигателя к шпинделю производится посредством ременной передачи.
Дископрав «СТОРМ 2» также имеет дополнительную опцию – усиленную поворотную скобу, которая облегчает установку ремонтируемого диска на планшайбу. Для установки диска часть скобы отводится в нерабочее положение, затем диск устанавливается на планшайбу, скоба возвращается в рабочее положение и фиксируется. Опция особенно удобна при работе с большими и широкими дисками. Конструкция прошла тестирование в собственных шиноремонтных мастерских и получила одобрение пользователей.
Наличие токарного суппорта -
Наличие откидного кронштейна +
Наличие привода +
Число оборотов шпинделя, об/мин 120
Диаметр посадочной полки устанавливаемого диска, дюймов 10-24
Ширина устанавливаемого диска, дюймов, не более 13
Напряжение питания, В 380±10%
Потребляемая мощность, кВт 1,3
Рабочее давление в гидросистеме, кгс/кв.см не менее 150
Максимальное выходное давление гидронасоса, кгс/см.кв. 250
Производительность гидронасоса, л/мин 1,35
Рабочий ход штока гидроцилиндра, мм 30
Степень защиты оболочки, IPX0
Класс защиты от поражения электрическим током, I
Вес нетто,кг 220
Вес брутто, кг 275
Габаритные размеры min (ДхШхВ), мм 460х1030х1435
Производитель | СТОРМ |
Вес нетто, кг | 220 кг |
Вес брутто, кг | 275 кг |
Напряжение питания, В | 380±10% |
Степень защиты | IPX0 |
Класс защиты от поражения электротоком | I |
Наличие привода | + |
Производительность гидронасоса, л/мин | 1,35 |
Диаметр посадочной полки устанавливаемого диска, дюймов | 10-24 |
Максимальное выходное давление гидронасоса, кгс/см.кв. | 250 |
Наличие токарного суппорта | - |
Габаритные размеры min (ДхШхВ), мм | 460х1030х1435 |
Наличие откидного кронштейна | + |
Число оборотов, об/мин | 120 |
Максимальная ширина диска, дюйм | 13 мм |
Рабочее давление масла в системе | не менее 150 |
Рабочий ход штока цилиндра | 30 |
